冷压端子有哪些规格？和国家标准？

发布时间：2024-04-22 14:11:56 人气：

冷压端子的规格有哪些？

冷压端子的规格涵盖多个方面，主要包括导线规格和端子规格：

导线规格：

RV：适用于导线截面为0.5mm²至1.5mm²，连接小电流、低压的电气设备。

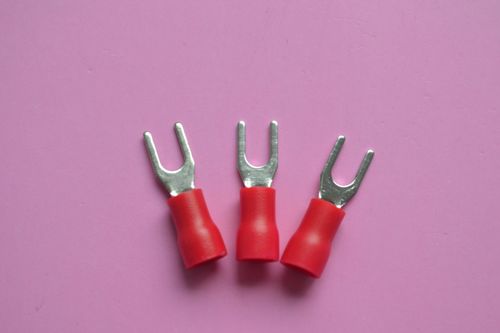

SV：适用于导线截面为1.5mm²至2.5mm²，连接中等电流、中等电压的电气设备。

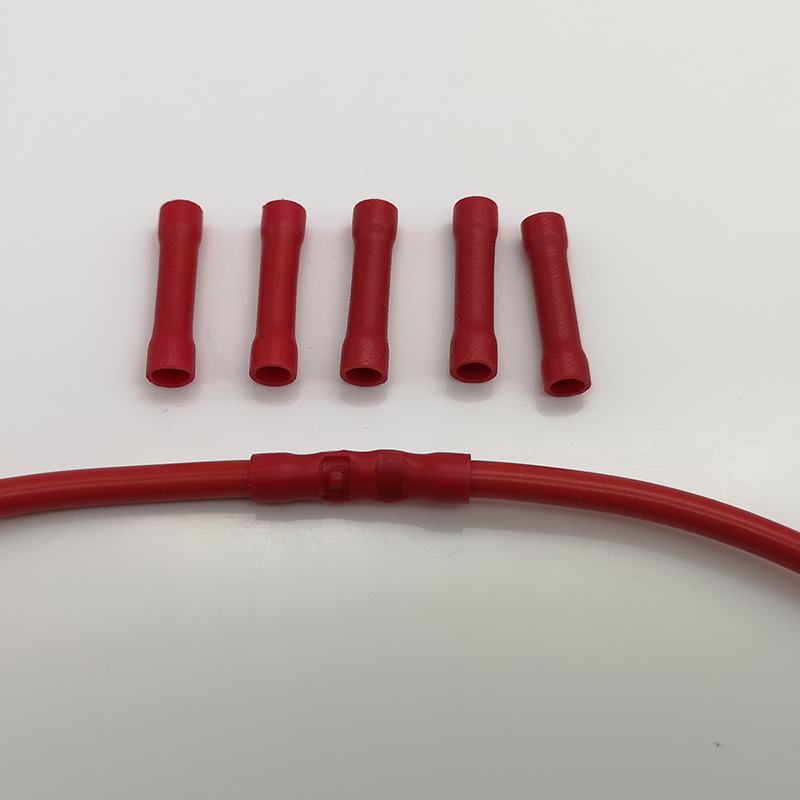

BV：适用于导线截面为2.5mm²至10mm²，连接大电流、高压的电气设备。

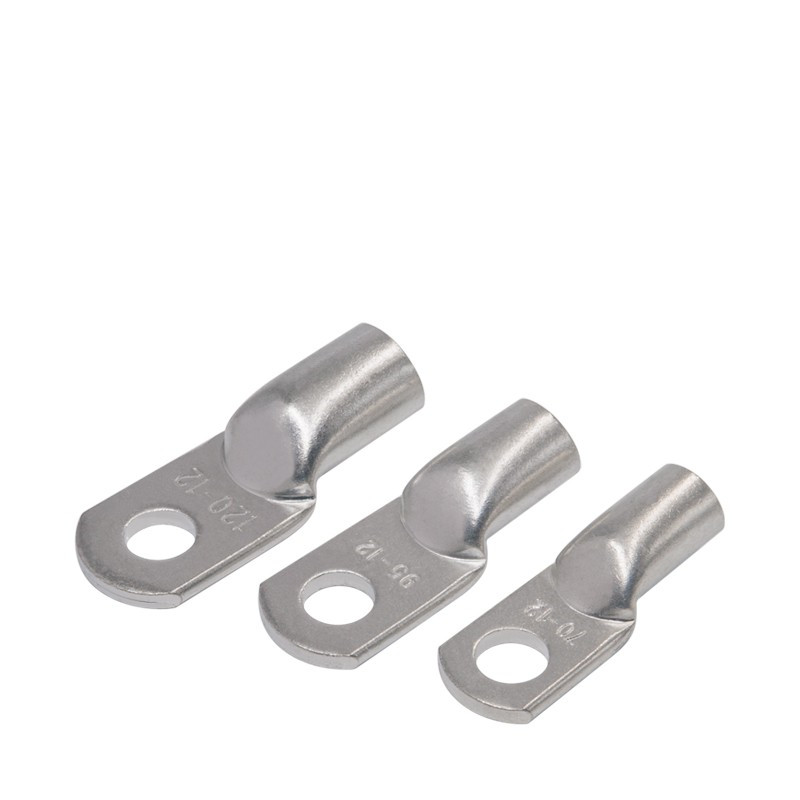

RY、SY：适用于导线截面为10mm²至240mm²，连接超大电流、高压的电气设备。

BVR：主要用于连接铜芯软电缆。

端子规格：

端子规格包括压接口直径、压接深度、压接力度等多个参数。

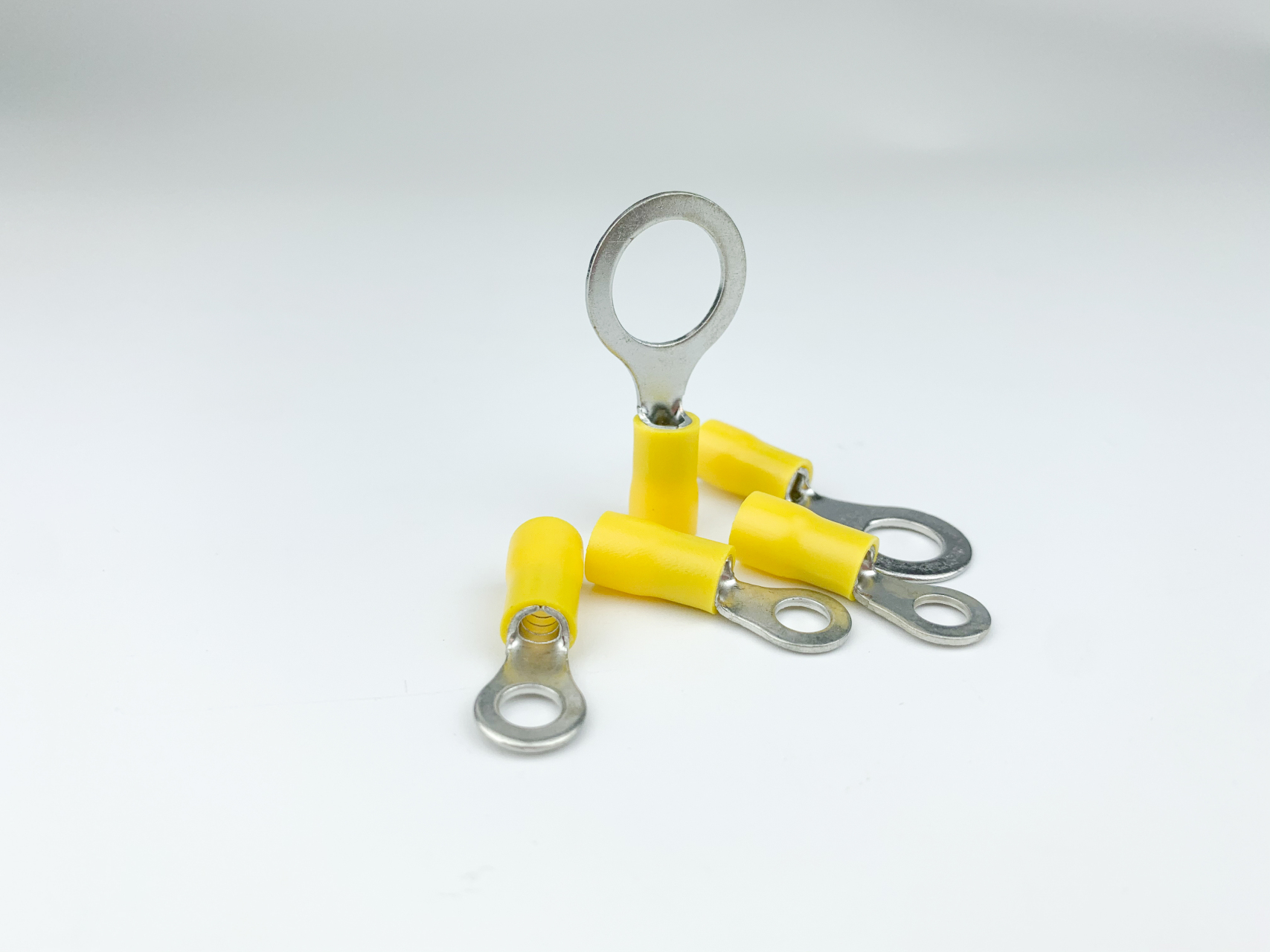

圆环冷压端子的直径通常根据电线直径和所需电流选择，一般的直径规格有4mm、5mm、6mm、8mm、10mm、12mm、16mm、20mm等。

冷压端子的国家标准解析

GB/T 2317-2008《钢制压接式接线端子》：

适用于额定电压（UB）不超过1000V、额定电流（IB）不超过320A的钢制压接式接线端子。

规定了压接端子的型式、尺寸、压接工具、安装与使用要求、试验方法等内容，以保证压接接点的机械性能、电气性能和防腐性能。

GB/T 26317-2010《铝合金压接式接线端子》：

适用于额定电压（UB）不超过1000V、额定电流（IB）不超过630A的铝合金压接式接线端子。

规定了端子的型式、尺寸、压接工具、安装与使用要求、试验方法等内容，以保证铝合金压接接点的机械性能、电气性能和防腐性能。

GB/T 2316-2008《绝缘子用压接式接线端子》：

适用于额定电压（UB）不超过1000V、额定电流（IB）不超过160A的绝缘子用压接式接线端子。

规定了端子的型式、尺寸、压接工具、安装与使用要求、试验方法等内容，以保证绝缘子用压接接点的机械性能、电气性能和防腐性能。

JB/T 10045-1999《压接式绝缘电缆接头》：

适用于额定电压（UB）不超过35KV、额定电流（IB）不超过1000A的压接式绝缘电缆接头。

规定了接头的型式、尺寸、材料要求、压接工具、安装与使用要求、试验方法等内容，以确保压接接点的机械性能、电气性能和防腐性能。

综上所述，遵循国家标准选择冷压端子可以大大提高电气连接的安全！
